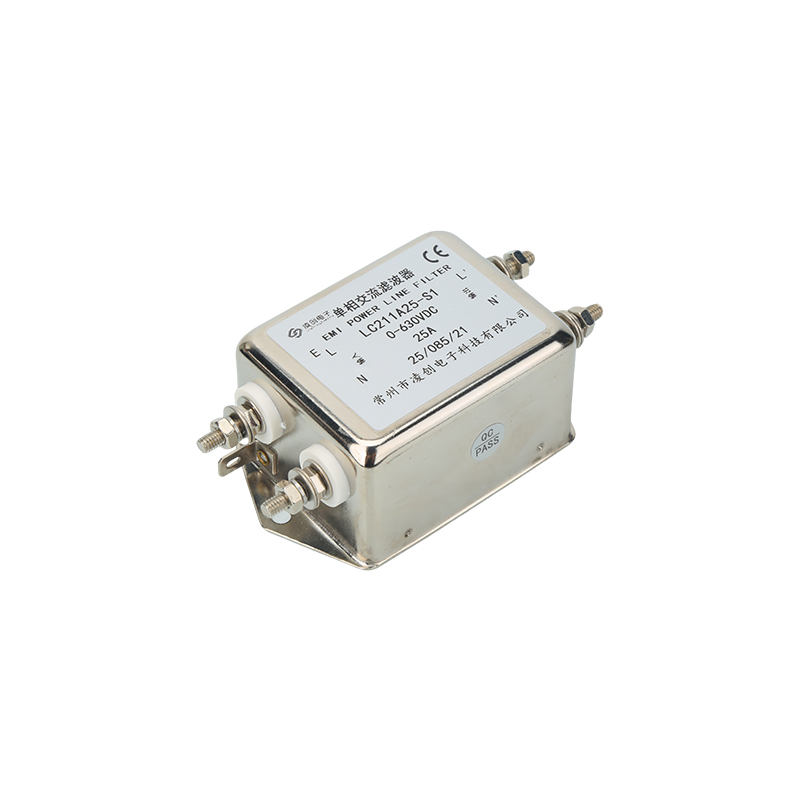

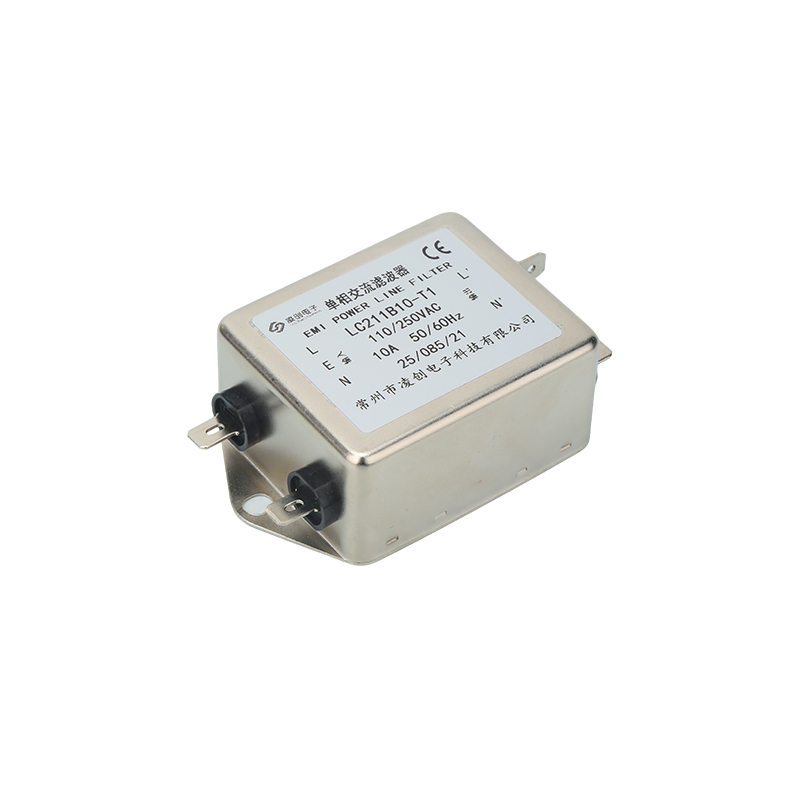

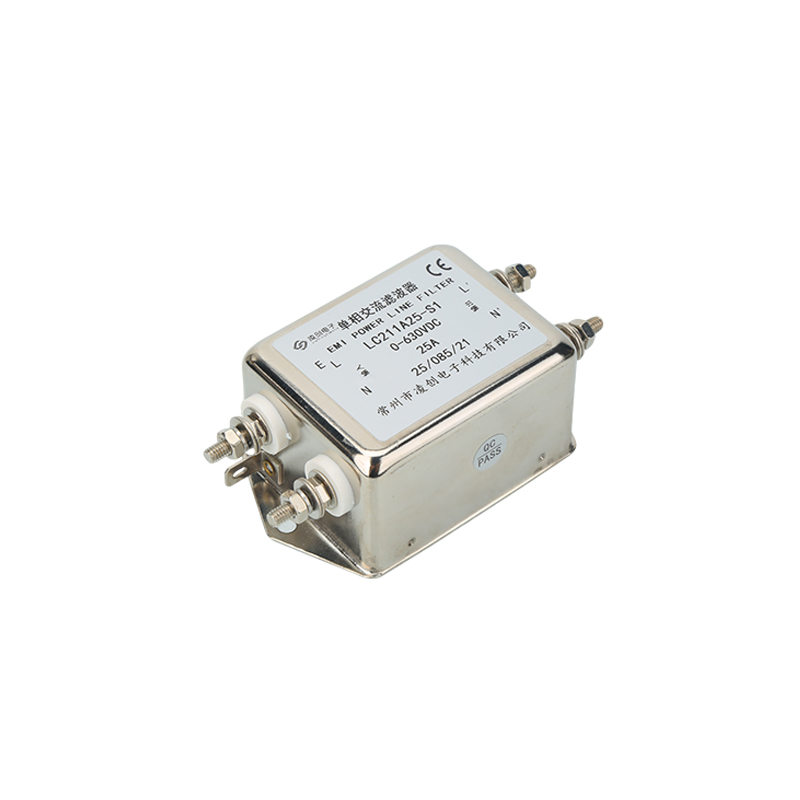

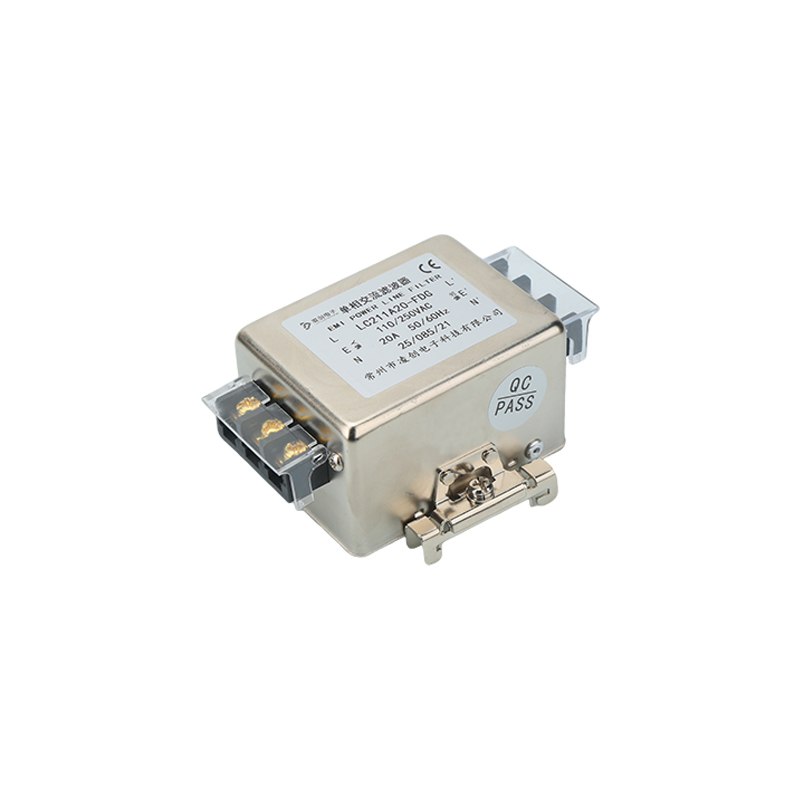

产品特点：
①体积小，可以应用在空间比较局限的场合
②在10KHz~30MHz有良好的抑制电磁干扰的作用

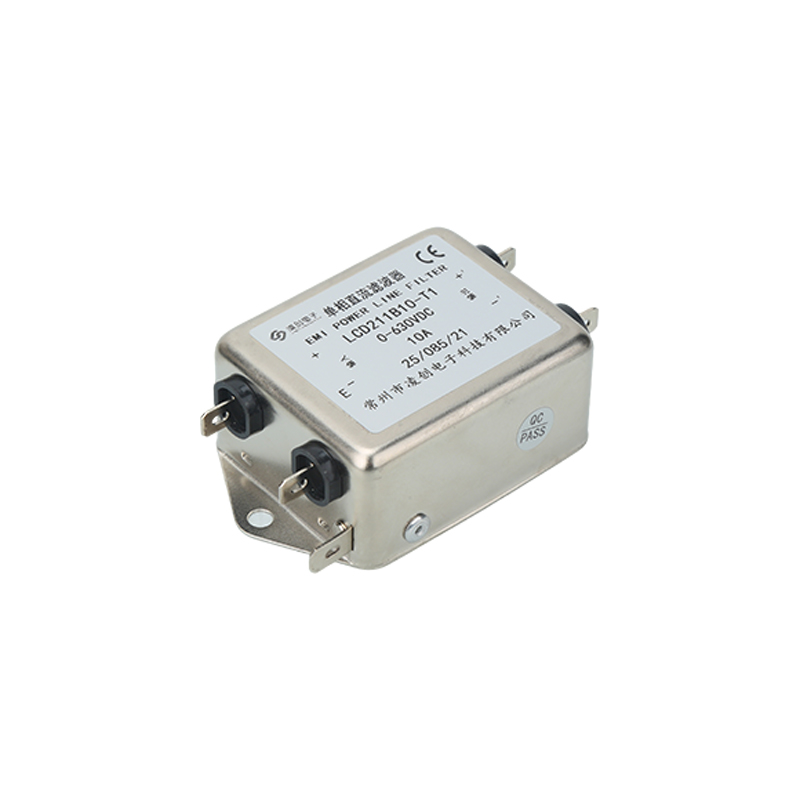

③此系列有专用于直流电子设备中的单相直流滤波器
基础参数
①额定电压：110/250VAC（0~500VDC）
②工作频率：50/60Hz（DC）
③气候类型：25/85/21
④耐电压：（单相交流滤波器）L-N：1500VDC/L-E：2250VDC
⑤额定电流 ：5~200A
⑥设计依据：GB 15288/GB15287-2008、UL1283、IEC/EN 60939
典型应用
家电、跑步机、汽车行业、办公设备、自动化设备、开关电源、各种单相电机等。
电路结构图
（单相通用型）体积更小，抗电磁干扰、滤除噪音能力强
（单相高性能）性能提升，抗电磁干扰、滤除噪音能力更优越

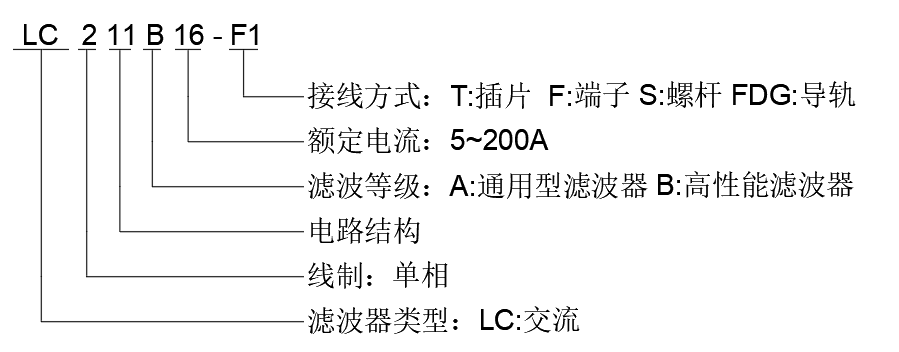

单相滤波器命名规则

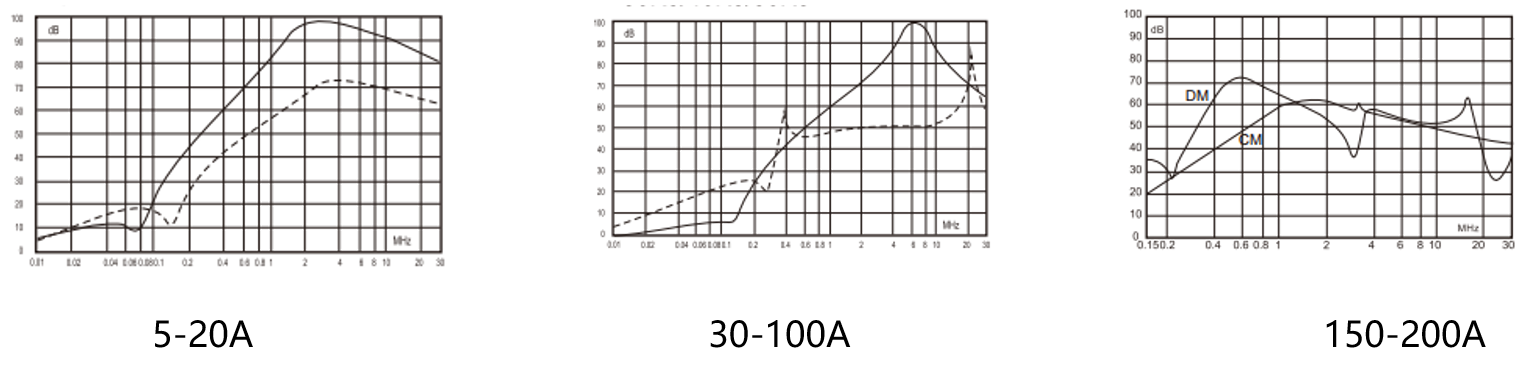

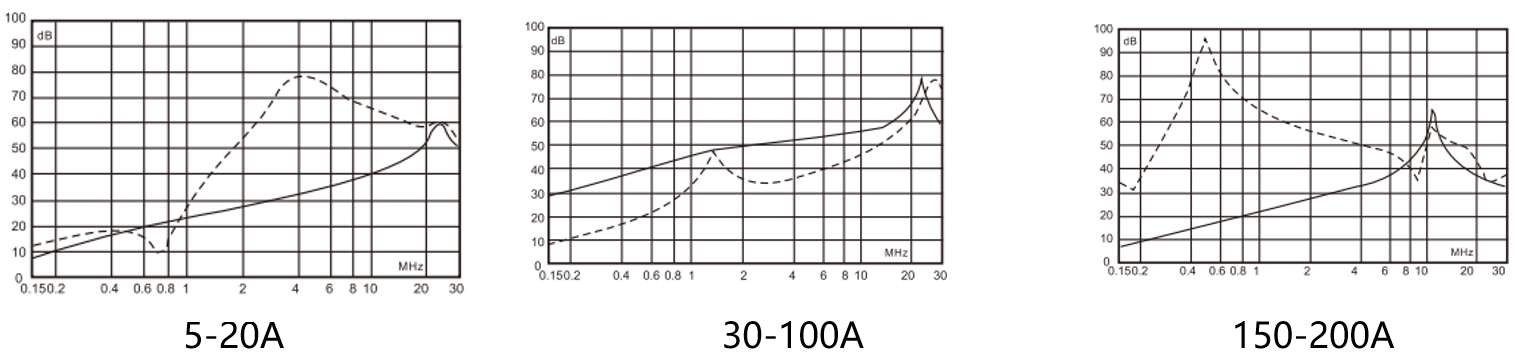

典型插入损耗图
①单相交流通用型
②单相交流高性能

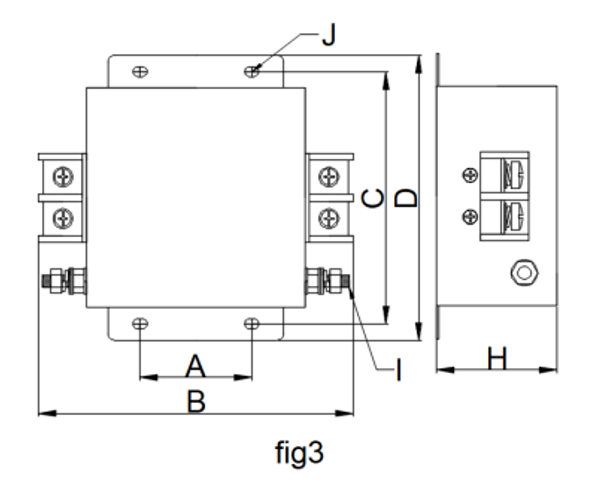

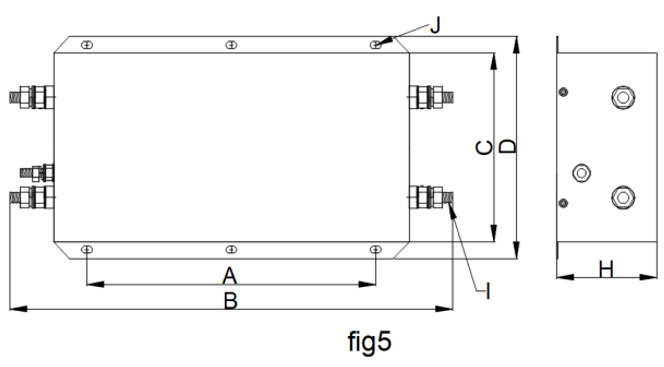

单相交流通用型/高性能选型表
单相交流通用型滤波器

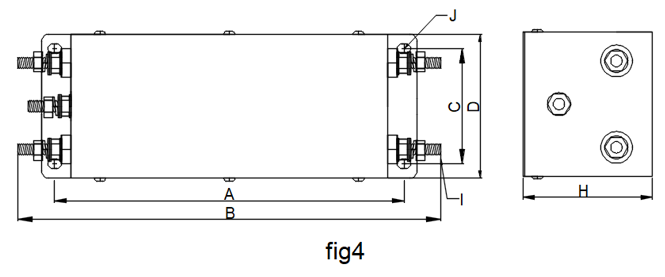

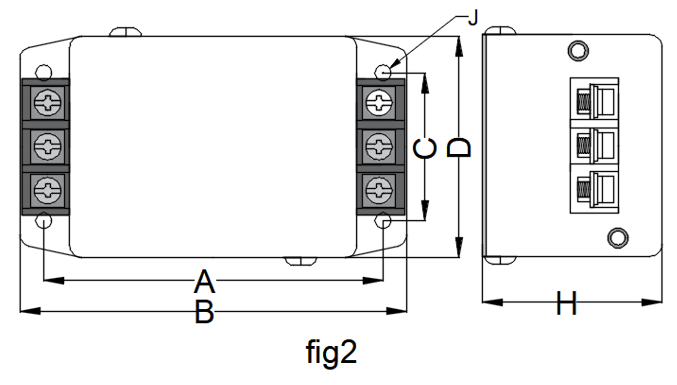

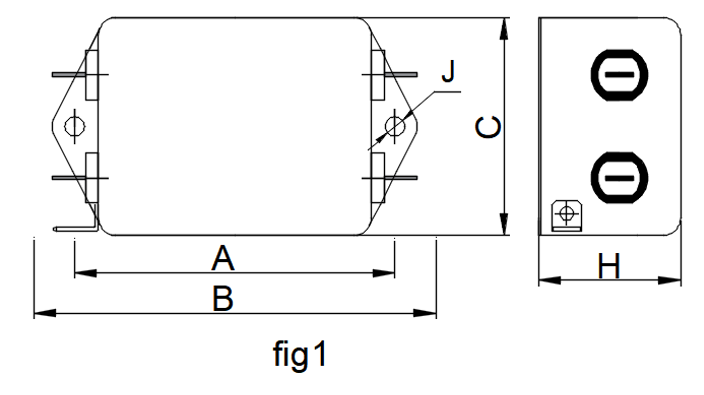

| 产品型号 | 图号 | 额定电流（A） | 尺寸Dimension(±2) | ||||||
| A | B | C | D | H | I | J | |||
| LC-211A3-T1 |  | 3 | 54.5 | 65 | 29 | / | 20 | / | 3.5*5 |
| LC-211A6-T1 | 6 | 54.5 | 65 | 29 | / | 20 | / | 3.5*5 | |
| LC-211A10-T1 | 10 | 54.5 | 65 | 29 | / | 20 | / | 3.5*5 | |
| LC-211A16-T1 | 16 | 54.5 | 65 | 29 | / | 20 | / | 3.5*5 | |
| LC-211A20-F1 |  | 20 | 85 | 97 | 38 | 56 | 45 | / | 4 |
| LC-211A30-F1 | 30 | 85 | 97 | 38 | 56 | 45 | / | 4 | |
| LC-211A50-F3 |  | 50 | 51 | 145 | 115 | 130 | 55 | M6 | 4.5*6.5 |
| LC-211A65-F3 | 65 | 51 | 145 | 115 | 130 | 55 | M6 | 4.5*6.5 | |
| LC-211A80-S1 |  | 80 | 80 | 186 | 115 | 130 | 50 | M8 | 4.5*6.5 |
| LC-211A100-S1 | 100 | 80 | 186 | 115 | 130 | 50 | M8 | 4.5*6.5 | |
| LC-211A150-S1 | 150 | 185 | 224 | 112 | 140 | 80 | M10 | 6.5*9.5 | |
| LC-211A200-S1 | 200 | 185 | 224 | 112 | 140 | 80 | M10 | 6.5*9.5 | |
单相交流高性能滤波器
| 产品型号 | 图号 | 额定电流（A） | 尺寸Dimension(±2) | ||||||
| A | B | C | D | H | I | J | |||
| LC-211B3-T1 | | 3 | 75 | 85 | 51 | / | 29 | / | 5 |
| LC-211B6-T1 | 6 | 75 | 85 | 51 | / | 29 | / | 5 | |
| LC-211B10-F1 | | 10 | 85 | 97 | 38 | 56 | 45 | / | 4 |
| LC-211B16-F1 | 16 | 85 | 97 | 38 | 56 | 45 | / | 4 | |
| LC-211B20-F1 | 20 | 85 | 97 | 38 | 56 | 45 | / | 4 | |
| LC-211B30-F1 | 30 | 85 | 97 | 38 | 56 | 45 | / | 4 | |
| LC-211B50-F1 | | 50 | 184 | 204 | 60 | 86 | 58 | M4 | 6.5*9.5 |
| LC-211B65-F1 | 65 | 184 | 204 | 60 | 86 | 58 | M4 | 6.5*9.5 | |
| LC-211B80-S1 | | 80 | 243 | 286 | 80 | 100 | 90 | M8 | 6.5*9.5 |
| LC-211B100-S1 | 100 | 243 | 286 | 80 | 100 | 90 | M8 | 6.5*9.5 | |
| LC-211B150-S3 |  | 150 | 260 | 395 | 185 | 200 | 90 | M10 | 6.5*9.5 |
| LC-211B200-S3 | 200 | 260 | 395 | 185 | 200 | 90 | M10 | 6.5*9.5 | |
