LC311B65-F1

产品简述三相输入滤波器是由无源器件L、C、R组成，含有共模和差模衰减网络。是基于变频器工作时输入端对电网及其它设备产生干扰的频域特性设计的。可以有效保证变频装置周围的电子设备正常运转，解决变频器的巨大弊端。输入滤波器介于电网和变频器之间，可以有效的抑制电网对变频器的电磁干扰，滤波器是双向滤波器，既可以滤除电网对变频器的干扰，也可以滤除变频器对电网中其它设备的干扰。产品特点①采用端子接线方式，接线方便，端子有防护，安全可靠②产品多样性，性能有多种等级可供选择③在10KHz~30MHz频

在线咨询

全国咨询服务热线：

13584590809

产品详情

产品简述

三相输入滤波器是由无源器件L、C、R组成，含有共模和差模衰减网络。是基于变频器工作时输入端对电网及其它设备产生干扰的频域特性设计的。可以有效保证变频装置周围的电子设备正常运转，解决变频器的巨大弊端。输入滤波器介于电网和变频器之间，可以有效的抑制电网对变频器的电磁干扰，滤波器是双向滤波器，既可以滤除电网对变频器的干扰，也可以滤除变频器对电网中其它设备的干扰。

产品特点

①采用端子接线方式，接线方便，端子有防护，安全可靠

②产品多样性，性能有多种等级可供选择

③在10KHz~30MHz频段有良好的插入损耗表现

④提高整体电网的可靠性和稳定性

⑤多种体积规格可供选择，可应对于极限空间安装

⑥规格多样，0.5KW~800KW可供选择 800KW以上可定制专用滤波器

基础参数

①额定电压：380/440VAC

②工作频率：50/60Hz

③气候类型：25/85/21

④耐电压：L-N：1500VDC/L-E：2250VDC

⑤额定电流：5~1600A

⑥设计依据：GB 15288/GB15287-2008、UL1283、IEC/EN 60939

典型应用

储能、半导体、UPS、开关电源、通讯设备、伺服电机、变频器、变频电源、自动化电子设备、

三相电机、风能、太阳能逆变系统、逆变器、空调、水冷、电梯、电力供应、注塑机

电路结构图

通用型：一阶滤波器电路

三相三线高性能（二阶滤波，具有优越的抑制电磁干扰能力）

三相三线高性能带差模滤波器（三阶滤波，差模对滤波性能有质的提升）

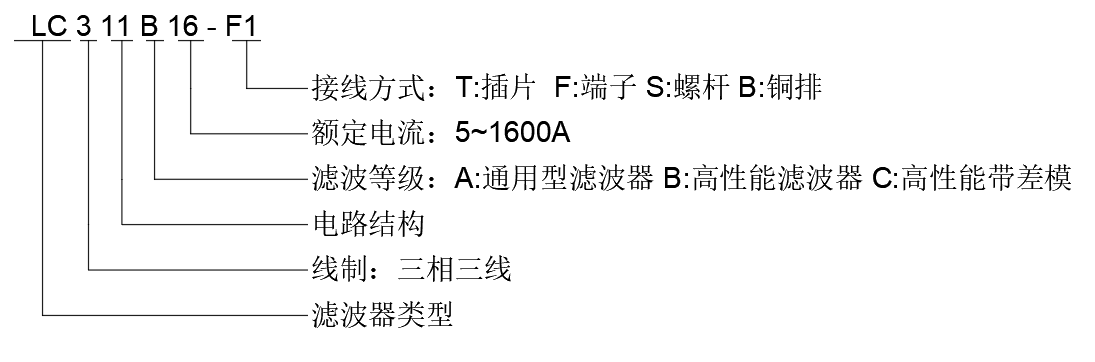

三相三线滤波器命名规则

微信图片_20260608143002_769_390

典型插入损耗图

①三相三线高性能

②三相三线高性能带差模

三相三线滤波器产品选型表

三相三线通用型输入滤波器

产品型号	图号	适配功率（KW）	额定电流	尺寸Dimension(±2)
产品型号	图号	适配功率（KW）	额定电流	A	B	C	D	H	I	J
LC-311A5-F3		0.75	5	50	138	95	105	44	M4	4.5*6.5
LC-311A10-F3		3-4	10	50	138	95	105	44	M4	4.5*6.5
LC-311A16-F3		5.5	16	50	138	95	105	44	M4	4.5*6.5
LC-311A20-F3		7.5	20	50	138	95	105	44	M4	4.5*6.5
LC-311A36-F3		11-15	36	80	165	115	130	70	M6	4.5*7
LC-311A50-F3		18.5-22	50	80	165	115	130	70	M6	4.5*7
LC-311A65-F3		30	65	80	165	115	130	70	M6	4.5*7
LC-311A80-F1		37	80	243	266	96	125	90	M8	6.5*9.5
LC-311A100-F1		45	100	243	266	96	125	90	M8	6.5*9.5
LC-311A120-F1		55	120	243	266	96	125	90	M8	6.5*9.5
LC-311A150-F3		75	150	180	312	175	190	90	M8	6.5*9.5
LC-311A200-F3		90	200	180	305	175	190	90	M8	6.5*9.5
LC-311A250-B3		110	250	100	300	195	220	90	M8	6.5*9.5
LC-311A300-B3		132	300	100	300	195	220	90	M8	6.5*9.5
LC-311A400-B3		160-200	400	105	315	245	260	128	M8	6.5
LC-311A600-B3		250-310	600	105	315	245	260	128	M8	6.5
LC-311A900-B3		500	900	165	445	245	260	128	M8	6.5
LC-311A1000-B3		560	1000	165	445	245	260	128	M8	6.5
LC-311A1600-B3		900	1600	245	580	270	292	150	M12	8.5
备注：三相三线通用型输出系列滤波器尺寸与同规格的输入滤波器尺寸相同

三相三线高性能输入滤波器

产品型号	图号	适配功率（KW）	额定电流	尺寸Dimension(±2)
产品型号	图号	适配功率（KW）	额定电流	A	B	C	D	H	I	J
LC-311B5-F3		0.75	5	50	138	95	105	44	M4	4.5*6.5
LC-311B10-F1		3-4	10	184	204	70	86	58	M4	6.5*9.5
LC-311B16-F1		5.5	16	184	204	70	86	58	M4	6.5*9.5
LC-311B20-F1		7.5	20	184	204	70	86	58	M4	6.5*9.5
LC-311B36-F1		11-15	36	198	225	70	100	75	M6	6.5*9.5
LC-311B50-F1		18.5-22	50	198	225	70	100	75	M6	6.5*9.5
LC-311B65-F1		30	65	198	225	70	100	75	M6	6.5*9.5
LC-311B80-F1		37	80	243	266	96	125	90	M8	6.5*9.5
LC-311B100-F1		45	100	243	266	96	125	90	M8	6.5*9.5
LC-311B120-F1		55	120	243	266	96	125	90	M8	6.5*9.5
LC-311B150-F3		75	150	180	312	175	190	90	M8	6.5*9.5
LC-311B200-F3		90	200	180	305	175	190	90	M8	6.5*9.5
LC-311B250-B3		110	250	100	300	195	220	90	M8	6.5*9.5
LC-311B300-B3		132	300	100	300	195	220	90	M8	6.5*9.5
LC-311B400-B3		160-200	400	105	315	245	260	128	M8	6.5
LC-311B600-B3		250-310	600	105	315	245	260	128	M8	6.5
LC-311B900-B3		500	900	165	445	245	260	128	M8	6.5
LC-311B1000-B3		560	1000	165	445	245	260	128	M8	6.5
LC-311B1600-B3		900	1600	245	580	270	292	150	M12	8.5

三相三线高性能带差模输入滤波器

产品型号	图号	适配功率（KW）	额定电流	尺寸Dimension(±2)
产品型号	图号	适配功率（KW）	额定电流	A	B	C	D	H	I	J
LC-321C5-F3		0.75	5	50	138	95	105	44	M4	4.5*6.5
LC-321C10-F1		3-4	10	184	204	70	86	58	M4	6.5*9.5
LC-321C16-F1		5.5	16	184	204	70	86	58	M4	6.5*9.5
LC-321C20-F1		7.5	20	184	204	70	86	58	M4	6.5*9.5
LC-321C36-F1		11-15	36	198	225	70	100	75	M6	6.5*9.5
LC-321C50-F1		18.5-22	50	198	225	70	100	75	M6	6.5*9.5
LC-321C65-F1		30	65	198	225	70	100	75	M6	6.5*9.5
LC-321C80-F1		37	80	243	266	96	125	90	M8	6.5*9.5
LC-321C100-F1		45	100	243	266	96	125	90	M8	6.5*9.5
LC-321C120-F1		55	120	243	266	96	125	90	M8	6.5*9.5
LC-321C150-F3		75	150	260	392	185	200	90	M8	6.5*9.5
LC-321C200-F3		90	200	260	386	185	200	90	M8	6.5*9.5
LC-321C250-B3		110	250	180	380	195	220	90	M8	6.5*9.5
LC-321C300-B3		132	300	180	380	195	220	90	M8	6.5*9.5
LC-321C400-B3		160-200	400	165	445	245	260	128	M8	6.5
LC-321C600-B3		250-310	600	165	445	245	260	128	M8	6.5
LC-321C900-B3		500	900	165	445	245	260	128	M8	6.5
LC-321C1000-B3		560	1000	165	445	245	260	128	M8	6.5
LC-321C1600-B3		900	1600	245	580	270	292	150	M12	8.5
