产品简介
屏蔽滤波器广泛用于屏蔽房暗室、屏蔽箱柜和通信产品滤波。产品,应用领域涵盖电波暗室和屏蔽房、屏蔽箱、屏蔽柜等。屏蔽滤波器按照GJB1518A-2015射频干扰滤波器通用规范执行相关测试，在屏蔽房暗室领域，可提供能在10KHz-40GHz的频带范围内，信号隔离度大于100dB的多种电源滤波器和信号滤波器（C等级屏蔽滤波器）。
基础参数
①额定电压 单相：110/250VAC
②地线/三相五线 380/440VAC
③工作频率 0~60Hz
④气候类型 25/85/21
⑤耐电压 L-L ：1500VDC L-E ：1500VDC
⑥屏蔽效能 ：
B级 ≥100dB 150KHz~10GHz
C级 ≥100dB 14KHz~18GHz
⑦按线制分类 ：
地线滤波器：即只有一根地线
单相交流：火线、零线、地线
单相直流：直流+、直流-
三相五线：A、B、C（三个火线）、N零线、E地线

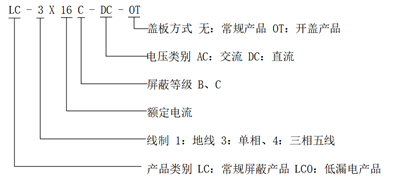

命名规则
屏蔽房接地滤波器选型表
| 型号 | 信号类型 | 额定电流（A） | 额定电压（V） | 工作频率（Hz） | 绝缘电阻 | 气候类别 | 屏蔽效能 | |
| 线与地 | 频率 | 屏蔽效能 | ||||||
| LC-1X16C | 单线（地线） | 16A | 380VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-1X32C | 单线（地线） | 32A | 380VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-1X50C | 单线（地线） | 50A | 380VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-1X63C | 单线（地线） | 63A | 380VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-1X80C | 单线（地线） | 80A | 380VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-1X100C | 单线（地线） | 100A | 380VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-1X150C | 单线（地线） | 150A | 380VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-1X200C | 单线（地线） | 200A | 380VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |

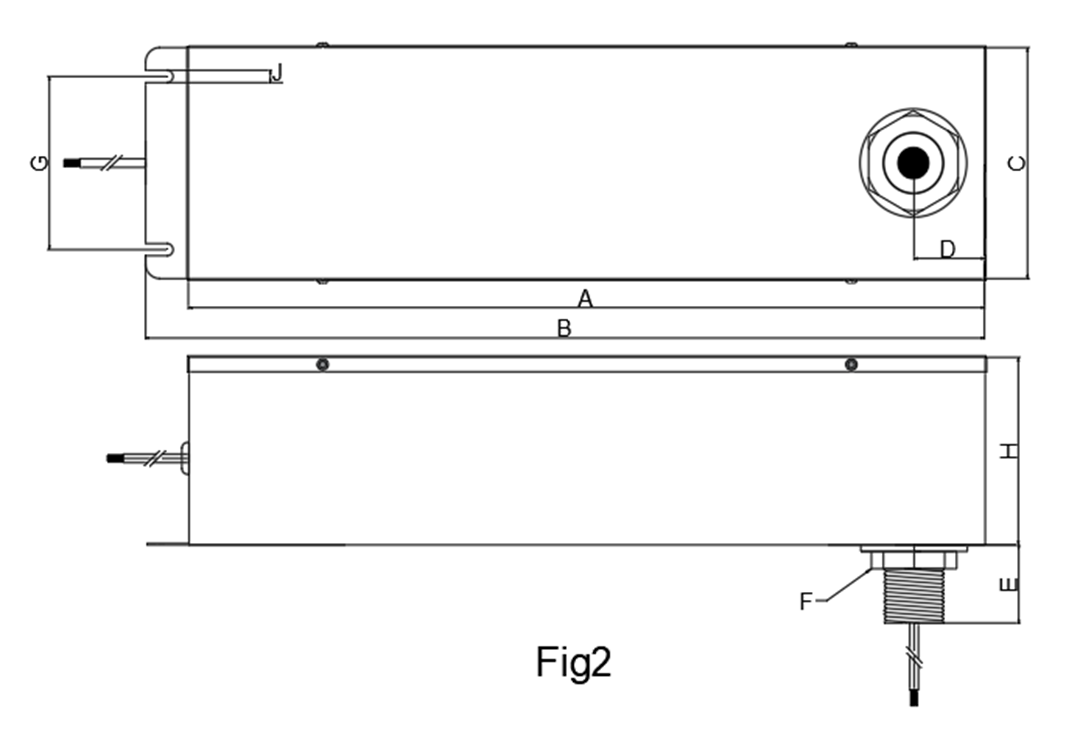

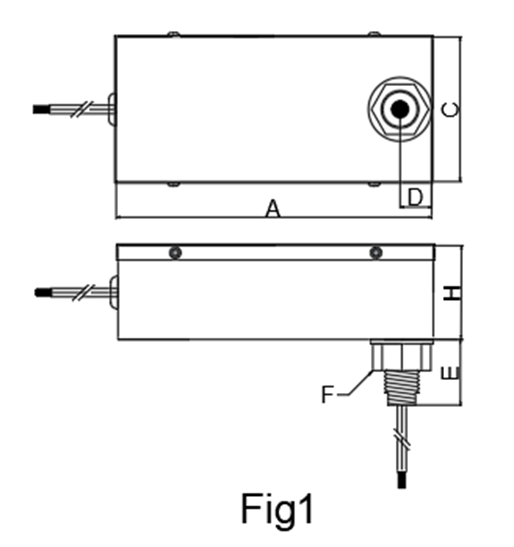

屏蔽房接地滤波器尺寸表
| 产品型号 | 图号 | 额定电压( VAC ) | 额定电流 (A) | 产品尺寸 | ||||||||
| A | B | C | D | E | F | G | H | J | ||||
| LC-1X16C |  | 380VAC | 16A | 300 | * | 100 | 15 | 26 | M16 | * | 70 | * |
| LC-1X32C | 380VAC | 32A | 300 | * | 100 | 15 | 26 | M16 | * | 70 | * | |
| LC-1X50C | 380VAC | 50A | 460 | * | 100 | 30 | 45 | M24 | * | 100 | * | |
| LC-1X63C | 380VAC | 63A | 460 | * | 100 | 30 | 45 | M24 | * | 100 | * | |
| LC-1X80C | 380VAC | 80A | 460 | * | 100 | 30 | 45 | M24 | * | 100 | * | |
| LC-1X100C | 380VAC | 100A | 460 | * | 100 | 30 | 45 | M24 | * | 100 | * | |
| LC-1X150C |  | 380VAC | 150A | 660 | 690 | 130 | 35 | 45 | M33 | 70 | 110 | 10 |
| LC-1X200C | 380VAC | 200A | 660 | 690 | 130 | 35 | 45 | M33 | 70 | 110 | 10 | |
