产品简介
屏蔽滤波器广泛用于屏蔽房暗室、屏蔽箱柜和通信产品滤波。产品,应用领域涵盖电波暗室和屏蔽房、屏蔽箱、屏蔽柜等。屏蔽滤波器按照GJB1518A-2015射频干扰滤波器通用规范执行相关测试，在屏蔽房暗室领域，可提供能在10KHz-40GHz的频带范围内，信号隔离度大于100dB的多种电源滤波器和信号滤波器（C等级屏蔽滤波器）。
基础参数
①额定电压 单相：110/250VAC
②地线/三相五线 380/440VAC
③工作频率 0~60Hz
④气候类型 25/85/21
⑤耐电压 L-L ：1500VDC L-E ：1500VDC
⑥屏蔽效能 ：
B级 ≥100dB 150KHz~10GHz
C级 ≥100dB 14KHz~18GHz
⑦按线制分类 ：
地线滤波器：即只有一根地线
单相交流：火线、零线、地线
单相直流：直流+、直流-
三相五线：A、B、C（三个火线）、N零线、E地线

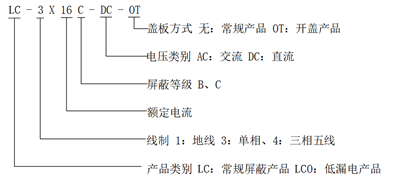

命名规则
屏蔽房三相380V滤波器选型表
| 型号 | 信号类型 | 额定电流（A） | 额定电压（V） | 工作频率（Hz） | 绝缘电阻 | 气候类别 | 屏蔽效能 | |
| 线与地 | 频率 | 屏蔽效能 | ||||||
| LC-5X16C | 三相五线 | 16A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-5X32C | 三相五线 | 32A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-5X50C | 三相五线 | 50A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-5X63C | 三相五线 | 63A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-5X80C | 三相五线 | 80A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-5X100C | 三相五线 | 100A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-5X150C | 三相五线 | 150A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-5X200C | 三相五线 | 200A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-5X250C | 三相五线 | 250A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 14K~18GHz | 100dB |
| LC-5X16C-OT | 三相五线 | 16A | 380/440VAC | 50/60Hz | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| LC-5X32C-OT | 三相五线 | 32A | 380/440VAC | 50/60Hz | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| LC-5X50C-OT | 三相五线 | 50A | 380/440VAC | 50/60Hz | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| LC-5X63C-OT | 三相五线 | 63A | 380/440VAC | 50/60Hz | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| LC-5X80C-OT | 三相五线 | 80A | 380/440VAC | 50/60Hz | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| LC-5X100C-OT | 三相五线 | 100A | 380/440VAC | 50/60Hz | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| LC-5X150C-OT | 三相五线 | 150A | 380/440VAC | 50/60Hz | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| LC-5X200C-OT | 三相五线 | 200A | 380/440VAC | 50/60Hz | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| LC-5X250C-OT | 三相五线 | 250A | 380/440VAC | 50/60Hz | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
屏蔽房三相380V滤波器尺寸表
| 产品型号 | 图号 | 额定电压(VAC ) | 额定电流(A) | 产品尺寸 | ||||||||
| A | B | C | D | E | F | G | H | J | ||||
| LC-5X16C |  | 380/440VAC | 16A | 460 | 490 | 220 | 35 | 45 | M33 | 130 | 110 | 10 |
| LC-5X32C | 380/440VAC | 32A | 460 | 490 | 220 | 35 | 45 | M33 | 130 | 110 | 10 | |
| LC-5X50C | 380/440VAC | 50A | 560 | 590 | 300 | 35 | 45 | M33 | 160 | 130 | 10 | |
| LC-5X63C | 380/440VAC | 63A | 560 | 590 | 300 | 35 | 45 | M33 | 160 | 130 | 10 | |
| LC-5X80C | 380/440VAC | 80A | 560 | 590 | 300 | 35 | 45 | M33 | 160 | 130 | 10 | |
| LC-5X100C | 380/440VAC | 100A | 560 | 590 | 300 | 35 | 45 | M42 | 160 | 130 | 10 | |
| LC-5X150C | 380/440VAC | 150A | 760 | 790 | 300 | 50 | 55 | M48 | 180 | 130 | 10 | |
| LC-5X200C | 380/440VAC | 200A | 760 | 790 | 300 | 50 | 55 | M60 | 180 | 130 | 10 | |
| LC-5X250C | 380/440VAC | 250A | 760 | 790 | 300 | 50 | 55 | M60 | 180 | 130 | 10 | |
| LC-5X16C-OT |  | 380/440VAC | 16A | 500 | 530 | 220 | 35 | 45 | M33 | 150 | 110 | 10 |
| LC-5X32C-OT | 380/440VAC | 32A | 500 | 530 | 260 | 35 | 45 | M33 | 150 | 110 | 10 | |
| LC-5X50C-OT | 380/440VAC | 50A | 650 | 680 | 300 | 35 | 45 | M33 | 160 | 130 | 10 | |
| LC-5X63C-OT | 380/440VAC | 63A | 650 | 680 | 300 | 35 | 45 | M33 | 160 | 130 | 10 | |
| LC-5X80C-OT | 380/440VAC | 80A | 650 | 680 | 300 | 50 | 55 | M42 | 160 | 130 | 10 | |
| LC-5X100C-OT | 380/440VAC | 100A | 650 | 680 | 300 | 50 | 55 | M42 | 160 | 130 | 10 | |
| LC-5X150C-OT | 380/440VAC | 150A | 850 | 880 | 400 | 60 | 55 | M60 | 220 | 150 | 10 | |
| LC-5X200C-OT | 380/440VAC | 200A | 850 | 880 | 400 | 60 | 55 | M60 | 220 | 150 | 10 | |
| LC-5X250C-OT | 380/440VAC | 250A | 850 | 880 | 400 | 60 | 55 | M72 | 220 | 150 | 10 | |
屏蔽房三相380V滤波器选型表
| 型号 | 信号类型 | 额定电流（A） | 额定电压（V） | 工作频率（Hz） | 绝缘电阻 | 气候类别 | 屏蔽效能 | |
| 线与地 | 频率 | 屏蔽效能 | ||||||
| LC-5X16B | 三相五线 | 16A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 150K~10GHz | 100dB |
| LC-5X32B | 三相五线 | 32A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 150K~10GHz | 100dB |
| LC-5X50B | 三相五线 | 50A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 150K~10GHz | 100dB |
| LC-5X63B | 三相五线 | 63A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 150K~10GHz | 100dB |
| LC-5X80B | 三相五线 | 80A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 150K~10GHz | 100dB |
| LC-5X100B | 三相五线 | 100A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 150K~10GHz | 100dB |
| LC-5X150B | 三相五线 | 150A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 150K~10GHz | 100dB |
| LC-5X200B | 三相五线 | 200A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 150K~10GHz | 100dB |
| LC-5X250B | 三相五线 | 250A | 380/440VAC | 50/60Hz | 100MΩ | 25/070/21 | 150K~10GHz | 100dB |
屏蔽房三相380V滤波器尺寸表
| 产品型号 | 图号 | 额定电压(VAC ) | 额定电流 (A) | 产品尺寸 | ||||||||
| A | B | C | D | E | F | G | H | J | ||||
| LC-5X16B |  | 380/440VAC | 16A | 220 | * | 100 | 30 | 45 | M24 | * | 65 | * |
| LC-5X32B | 380/440VAC | 32A | 360 | * | 160 | 35 | 45 | M33 | * | 100 | * | |
| LC-5X50B |  | 380/440VAC | 50A | 460 | 490 | 220 | 35 | 45 | M33 | 130 | 110 | 10 |
| LC-5X63B | 380/440VAC | 63A | 460 | 490 | 220 | 35 | 45 | M33 | 130 | 110 | 10 | |
| LC-5X80B | 380/440VAC | 80A | 460 | 490 | 220 | 35 | 45 | M33 | 130 | 110 | 10 | |
| LC-5X100B | 380/440VAC | 100A | 460 | 490 | 220 | 35 | 45 | M42 | 130 | 110 | 10 | |
| LC-5X150B | 380/440VAC | 150A | 560 | 590 | 300 | 50 | 55 | M48 | 160 | 130 | 10 | |
| LC-5X200B | 380/440VAC | 200A | 560 | 590 | 300 | 60 | 55 | M60 | 160 | 130 | 10 | |
| LC-5X250B | 380/440VAC | 250A | 560 | 590 | 300 | 60 | 55 | M60 | 160 | 130 | 10 | |
